Zubehör für Fertighallen

Die Art der Plane wird vom Hersteller festgelegt und hängt von der Spannweite der Zeltzelte und der Art der Nutzung ab.

• SIOEN B 9000: PVC-beschichtetes Gewebe, 100 % PES (9×9), PVC-Beschichtung mit einem Gewicht von 680 g/m², beidseitig lackiert, wasserdicht, lichtdurchlässig, UV- und schimmelbeständig (Zugfestigkeit 3000 N/5 cm, Temperaturbeständigkeit -30/+70 °C). Brennbarkeitsklasse E. Lebensdauer ca. 10 Jahre. Farbausführung der Segel siehe unten.
• SIOEN B 8103: PVC-beschichtetes Gewebe, 100 % PES (8×8), PVC-Beschichtung mit einem Gewicht von 650 g/m², beidseitig mit Siofluo lackiert, wasserabweisend, selbstlöschend, lichtdurchlässig, UV- und schimmelbeständig (Zugfestigkeit 2500 N/5 cm, Temperaturbeständigkeit -30/+70 °C). Brennbarkeitsklasse B-s2,d0, EN 13501-1, DIN 4102 B1 M2. Lebensdauer ca. 10 Jahre. Farbausführung der Planen siehe unten.
• SIOEN B 9103: PVC-beschichtetes Gewebe, 100 % PES (9×9), PVC-Beschichtung mit einem Gewicht von 680 g/m², beidseitig mit Siofluo lackiert, wasserabweisend, selbstlöschend, lichtdurchlässig, UV- und schimmelbeständig (Zugfestigkeit 3000 N/5 cm, Temperaturbeständigkeit -30/+70 °C). Brennbarkeitsklasse B-s2,d0, EN 13501-1, DIN 4102 B1 M2. Lebensdauer ca. 10 Jahre und mehr. Farbausführung der Planen in Weiß und Grau.
• SIOEN B 9113: PVC-beschichtetes Gewebe, 100 % PES (9x9), PVC-Beschichtung mit einem Gewicht von 730 g/m², beidseitig mit Siofluo lackiert, wasserabweisend, selbstlöschend, lichtdurchlässig, UV- und schimmelbeständig (Zugfestigkeit 3000 N/5 cm, Temperaturbeständigkeit -30/+70 °C). Brandklasse B-s2,d0, EN 13501-1, DIN 4102 B1 M2. Lebensdauer ca. 15 Jahre. Farbausführung der Segel in Weiß und Grau.
• Serge Ferrari FLEXLIGHT 702 S2: PVC-beschichtetes Gewebe, 100 % PES (9x9), PVC-Beschichtung mit einem Gewicht von 750 g/m², hochstabile Precontraint-Technologie, speziell beidseitig lackiertes PVDF auf Polyamidbasis – erhöhte Selbstreinigungskraft und Lebensdauer der Plane, wasserabweisend, selbstverlöschend, hoch lichtdurchlässig, UV- und schimmelbeständig (Zugfestigkeit 3000 N/5 cm, Temperaturbeständigkeit -30/+70 °C). Brandklasse B-s2,d0, EN 13501-1, DIN 4102 B1, M2. Lebensdauer ca. 20 Jahre. 7 Jahre Garantie! Farbausführung der Planen in Weiß.

Die Parameter der festen Verkleidung (nach Festlegung des Typs durch den Kunden) werden vom Hersteller festgelegt und hängen von den Spannweiten der Zelt hallen ab.

Trapezbleche (T18|T35 usw.)

Sie werden aus Stahlblech hergestellt, das mit einer Schicht aus Aluzink oder Zink feuerverzinkt wird. Gegebenenfalls werden sie noch mit bestimmten Lackierungen in verschiedenen Farben und Oberflächen behandelt. Einige Trapezbleche können noch mit einer Antikondensations- oder Perforationsbehandlung (zur Schalldämpfung) konfiguriert werden.

Allgemeine Parameter von Trapezblechen (T18/T35)

PIR-Dämmplatten

Sie werden in der Regel aus verschiedenen Schaum-, Watte- und anderen Füllungen hergestellt, die den Kern zwischen zwei Metallschalen bilden. Die Füllungen unterscheiden sich in ihren Eigenschaften hinsichtlich Wärmedämmung, Feuchtigkeitsdurchlässigkeit, Brennbarkeit und bei der Schale in der Oberflächenbeschaffenheit.

Allgemeine Parameter von PIR-Sandwichpaneelen

Sie hängen vom ausgewählten Material und dessen Eigenschaften ab und werden mit dem Kunden abgestimmt.

ACHTUNG: Die grundlegenden Parameter sind nur allgemeine Darstellungen der von uns verwendeten Materialtypen, die je nach Auftrag variieren können!

Die verschiebbaren Eingangsleisten an der Seilführung sind mit Hilfe von Laufrollen an den Führungsseilen aufgehängt und sind Teil der geteilten Seitenwände aus Plane. Das Befestigungssystem dient zum einfachen Aufschieben der Planen und erfüllt gleichzeitig die Anforderungen an die Verschließbarkeit der Eingangsplanen. Eine effektive und voll funktionsfähige Lösung in Bezug auf die Kosten.

Die verschiebbaren Eingangsschienen auf der Schiene sind mit Hilfe von industriellen Laufrollen an den Führungsschienen aufgehängt und sind Teil der geteilten Planenseitenwände. Das Befestigungssystem dient zum einfachen Aufschieben der Planen und erfüllt gleichzeitig die Anforderungen an die Verschließbarkeit der Eingangstüren. Dieses System ist robuster und einfacher zu bedienen als im Fall eines Führungsseils. Eine noch effizientere und voll funktionsfähige Lösung im mittleren Preissegment.

Geteilte Seitenwände dienen vor allem als Eingang zur Textilhallen oder als Belüftungssegment, wenn keine geschlossene Raumaufteilung erforderlich ist. Sie bestehen aus Textil und können mit Riemen oder Schiebereglern verschlossen und bis zur Breite des gesamten Segments aufgeschoben werden. Eine weitere Lösung für den Eingang sind Planentüren (einflügelig oder zweiflügelig), die in einen Stahlrahmen mit Verriegelungsmöglichkeit integriert sind.

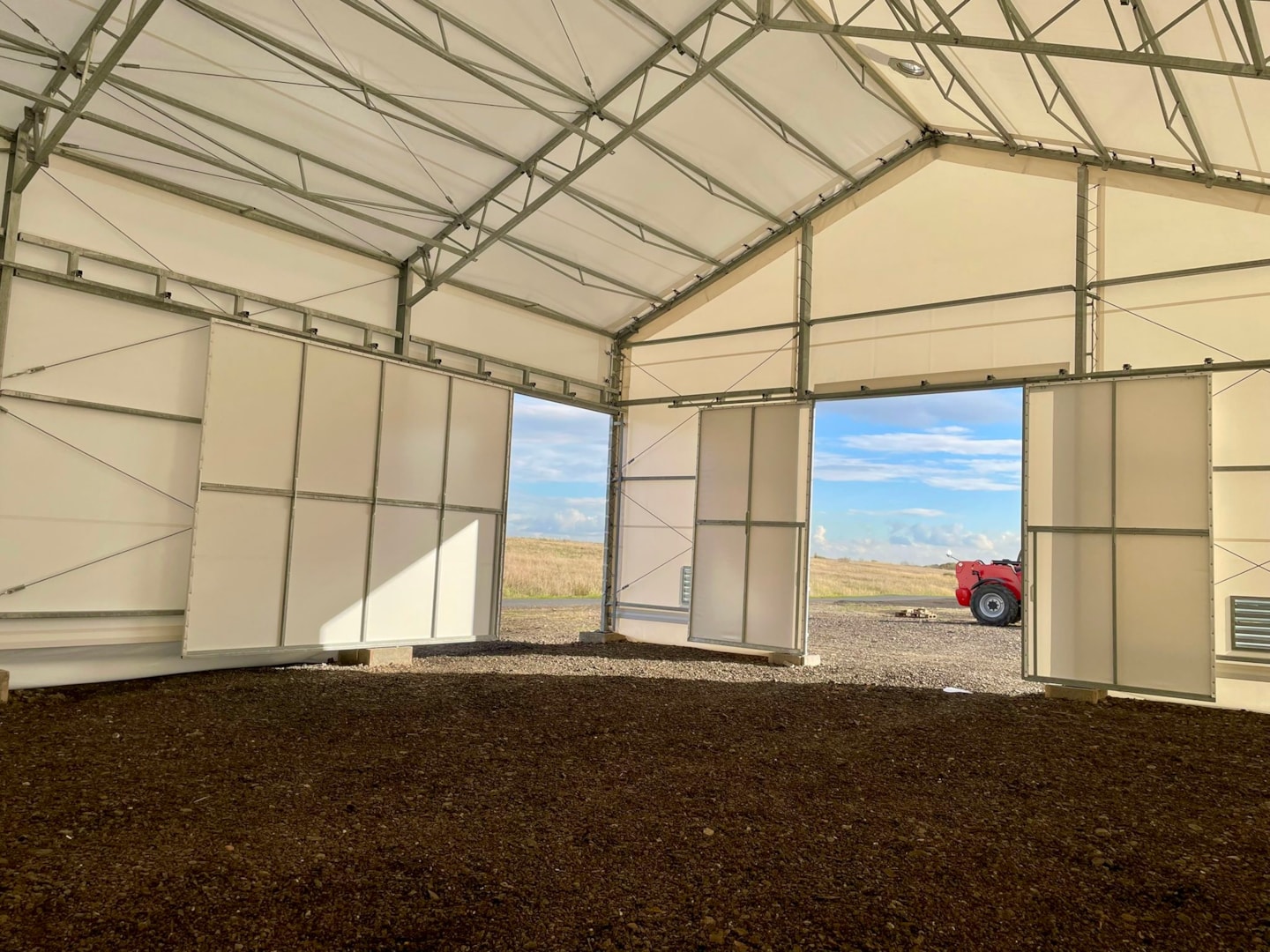

Die Innenschiebetore mit Stahlrahmen und Planenfüllung lassen sich mithilfe von industriellen Laufrollen auf einer Konsolenschiene verschieben. Die Stützstreben bestehen aus Aluminiumprofilen und sind verzinkt. Mit Verriegelungsmöglichkeit.

Die Lüftungsöffnungen befinden sich an den Stirnseiten der Zelthallen. Sie bestehen aus Materialien, die das Eindringen von mechanischen Verunreinigungen verhindern. Bei ungünstigen Wetterbedingungen können die Öffnungen mit einer Rolllade verschlossen werden. Es besteht die Möglichkeit, Dachlüftungsrotoren oder Bodenauslässe an den Seitenwänden der Zeltverkleidung zu installieren.

Die Beleuchtung von Zelthallen erfolgt in der Regel über LED-Leuchten, die parallel hintereinander im Dachbereich der Firstverbindungen angebracht sind. Die Beleuchtungsstärke hängt von den jeweiligen Anforderungen ab. Der Anschluss kann auch mit einem Schaltschrank und einer Überprüfung erfolgen.

Die Verbindungsdurchgänge sind aus Stahl oder Aluminium gefertigt und mit einer Zink- und Eloxalbeschichtung versehen. Der obere Teil besteht aus einem Satteldach, die Plane wird mit Aluminium-Nutleisten und -Keder befestigt. Die Verbindung zwischen dem bestehenden Gebäude und der Planenhalle erfolgt über Verankerungsstreben und Konsolen, die Bodenverankerung selbst erfolgt über Fußplatten. Das System gewährleistet die Verbindung zwischen der Planenhalle und dem bestehenden Gebäude bzw. zwischen zwei Planenhallen.

Falls erforderlich, bieten wir Ihnen eine Lösung in Form von Trennwänden an, um den Innenbereich der Halle in mehrere separate Einheiten zu unterteilen. In die Trennwände können Durchgänge eingebaut werden.

Bei der Zusammenstellung mehrerer Textilhallen bieten wir die Möglichkeit, die einzelnen Konstruktionen mit Hilfe von Blechrinnen (Trog) zu einer Einheit zu verbinden und so die einheitliche überdachte Fläche zu vergrößern. Dieses Rinnensystem ist auch bei der Anbindung der Halle an ein bestehendes Gebäude funktionsfähig. Gegebenenfalls kann es auch separat dort eingesetzt werden, wo Wasser abgeleitet werden muss. Die Montage der Dachrinne muss vorab mit dem Hersteller abgestimmt werden.

Für den Fall, dass die Planenhallen als Produktionsräume genutzt werden sollen und während der Wintermonate eine Temperaturregelung erforderlich ist, bieten wir eine innere Isolierplane an, die den Wärmeverlust verhindert. Die Verkleidung der Halle wird somit verdoppelt, und der Luftspalt zwischen der oberen und unteren Planenschicht verhindert Wärmeverluste und gleichzeitig mögliche Kondensation von Wasser im Dach bei großen Temperaturunterschieden. Dank dieser Maßnahme ist ein reibungsloser Winterbetrieb mit optimalen Temperaturbedingungen möglich.

Das modulare Konstruktionssystem der Zeltzelte im Standard ermöglicht keine Isolierung der Unterkante der Verkleidung gegen das Eindringen von Wasser an den Stellen der tragenden Füße. Diese Modifikation dient dazu, das Eindringen von Regenwasser an der Unterkante des Zeltzeltes in dessen Innenraum weitgehend zu verhindern. Es handelt sich um eine zusätzliche Verlängerung des unteren Saums der Abdeckplane und um das Umschweißen der Stützfüße mit Plane. Der verlängerte Teil der Plane wird dann in die Bodenentwässerung oder außerhalb der Baufläche abgeleitet. Die Anpassung muss im Voraus konsultiert werden und hängt von der baulichen Bereitschaft des Untergrunds ab. Daraufhin wird die genaue Ausführung festgelegt.
